在現代電子設備的設計和生產過程中，靜電放電（ESD）問題不容忽視。你是否遇到過電子產品在觸摸、插拔、環境變化等情況下突然失靈？是否擔心**靜電放電（ESD）**可能導致電子設備損壞，影響使用壽命？EMC靜電測試正是為了驗證電子設備在靜電環境下的抗擾能力，確保產品在各種實際應用場景中的穩定性和可靠性。

那么，EMC靜電測試的原理是什么？它有哪些測試標準？如何進行有效的靜電防護？本文將圍繞EMC靜電測試的基本概念、測試方法、國際標準、抗靜電設計策略、案例分析等多個維度，深入解析電子產品的靜電兼容性設計，幫助工程師、電子制造商提升產品的靜電防護能力。

一、什么是EMC靜電測試？為什么重要？

1. EMC靜電測試的定義

EMC靜電測試（Electrostatic Discharge, ESD Test）是電磁兼容（EMC）測試的一部分，旨在評估電子產品對靜電放電（ESD）**的抗擾能力。該測試模擬真實環境中的靜電干擾，例如：

• 人體接觸設備
• 插拔USB、網線、電源線
• 塑料摩擦產生的靜電積聚
• 空氣干燥環境下的靜電放電

目標：確保設備在靜電環境下能夠正常運行，不受影響或能自動恢復。

2. 為什么需要進行EMC靜電測試？

電子產品的抗靜電能力直接影響其可靠性。如果未能通過EMC靜電測試，可能會出現以下問題：

• 產品短暫失靈（鍵盤、觸摸屏無響應）
• 永久性損壞（主板、芯片損壞）
• 存儲數據丟失
• 安全事故（醫療設備、工業控制系統異常）

 行業應用：

? 消費電子：手機、筆記本、平板等
? 汽車電子：車載控制系統、電池管理系統
? 醫療設備：心臟監護儀、MRI設備
? 工業控制：PLC、變頻器、電力設備

結論：靜電放電是電子設備面臨的主要電磁干擾之一，通過EMC靜電測試可以有效提高產品穩定性。

二、靜電放電（ESD）如何影響電子設備？

1. 靜電放電的來源

靜電放電（ESD）是指帶電體與物體之間的電荷瞬間轉移，常見來源包括：

• 人體放電：人體攜帶的靜電對設備放電
• 接觸放電：金屬表面對設備放電
• 空氣放電：靜電積聚到一定程度時直接放電

2. 靜電放電對電子產品的影響

ESD可能導致電子設備的硬件損壞、邏輯錯誤、軟件崩潰等，影響設備性能： ? 輕微影響：設備出現短暫死機、數據丟失
? 嚴重影響：電路元件損壞、功能失效
? 極端情況：導致安全事故（醫療設備異常、汽車電子失靈）

 案例：

某品牌手機在干燥環境下頻繁黑屏，原因是觸摸屏ESD防護不足，導致靜電干擾信號處理芯片。
某汽車中控系統在冬季出現無故重啟，原因是電源管理IC受靜電干擾，導致瞬時掉電。

結論：ESD對電子設備的影響不可忽視，工程師必須通過EMC靜電測試確保設備穩定性。

三、EMC靜電測試的標準與方法

1. 國際EMC靜電測試標準

EMC靜電測試有多個國際標準，主要包括：

結論：不同產品需要符合相應的靜電放電標準，在出口時必須符合目標市場的法規要求。

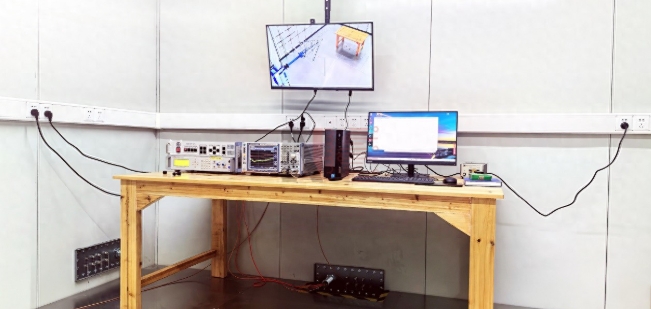

2. EMC靜電測試方法

? 接觸放電測試（Contact Discharge）

• 通過靜電槍直接接觸測試點進行放電
• 適用于金屬外殼、端口、電源插座

? 空氣放電測試（Air Discharge）

• 靜電槍在一定距離釋放高壓靜電
• 適用于塑料外殼、非接觸式設備

? 人體模型（HBM）測試

• 模擬人體觸摸設備時的靜電放電情況
• 適用于手機、筆記本、可穿戴設備

 測試步驟：

1. 設置測試環境，確保溫濕度符合標準
2. 使用靜電放電槍模擬ESD情況
3. 逐步增加靜電電壓，觀察設備反應
4. 記錄故障情況，進行整改優化

四、如何提升電子產品的抗靜電能力？

通過優化PCB設計、外殼材料、電路防護等手段，可以提高產品的抗靜電能力。

1. 硬件防護

? PCB優化

• 地線加粗，減少回路阻抗
• 關鍵信號線增加屏蔽層
• 信號線走線避免與電源線交叉

? 靜電保護器件

• TVS二極管（瞬態電壓抑制二極管）：快速吸收高壓靜電
• ESD保護電容：減少瞬態電壓沖擊
• 共模電感：抑制高頻ESD干擾

? 外殼設計

• 使用導電涂層，降低靜電積聚
• 優化接地設計，提供良好的放電路徑

2. 軟件優化

• 關鍵任務設定ESD恢復機制
• 通過固件調整，提高設備抗干擾能力
• 設備異常時自動復位，減少影響

結論：通過硬件+軟件優化，可以顯著提高電子設備的抗靜電能力。
