在現代電子設備和通信系統中，**EMC（電磁兼容）**是一個至關重要的技術概念。那么，什么是電磁兼容？為什么EMC對電子產品至關重要？如何實現有效的電磁兼容設計？

隨著電子產品的復雜化，設備之間的電磁干擾（EMI）問題日益突出。如果沒有良好的EMC設計，電子設備可能會受到外部干擾，甚至自身產生的電磁輻射也會影響其他設備的正常工作。因此，如何控制電磁干擾、如何優化電路設計、如何滿足國際EMC標準，成為工程師們必須面對的重要課題。

本文將從EMC的基本概念、電磁干擾的來源、EMC設計方法、電磁兼容測試與標準、實際應用案例等多個角度，詳細解析EMC電磁兼容的核心知識，幫助工程師、電子產品制造商及技術人員更好地掌握EMC設計要點，提高產品的電磁兼容性。

一、什么是EMC電磁兼容？為什么重要？

1. EMC電磁兼容的定義

EMC（Electromagnetic Compatibility，電磁兼容性）是指電子設備在其電磁環境中能夠正常運行，同時不會對該環境中的其他設備產生不可接受的電磁干擾（EMI）。

 EMC包含兩個核心方面：

1. EMS（Electromagnetic Susceptibility）電磁敏感性：設備對外界電磁干擾的抗干擾能力
2. EMI（Electromagnetic Interference）電磁干擾：設備自身產生的電磁噪聲，對周圍環境的影響

良好的EMC設計應當確保設備：

• 既不會受外部干擾影響，也不會對其他設備造成干擾
• 符合國家和國際EMC標準，確保合法合規
• 提高產品可靠性，減少售后問題，提升市場競爭力

二、電磁干擾（EMI）的來源

在EMC設計中，了解EMI的來源和傳播方式至關重要。

1. EMI的主要來源

自然干擾

• 雷電、太陽風暴、大氣放電等自然現象產生的電磁干擾

人為干擾

• 電子設備自身（開關電源、高速數字電路、無線通信設備）
• 工業設備（電機、電焊機、高頻加熱設備）
• 無線通信設備（Wi-Fi、藍牙、5G基站）

2. EMI的傳播方式

EMI主要通過三種方式傳播：

1. 傳導干擾（Conducted EMI）

   • 通過電源線、信號線傳播
   • 例如，電源適配器產生的高頻噪聲會通過電網傳播影響其他設備

2. 輻射干擾（Radiated EMI）

   • 通過電磁波向外界輻射
   • 例如，未屏蔽的電纜或PCB走線會發出高頻輻射，影響附近設備

3. 耦合干擾（Coupling EMI）

   • 設備之間通過電磁感應或靜電感應耦合
   • 例如，強電流信號的PCB走線干擾附近的弱電信號線路

結論：EMI的傳播方式決定了EMC設計的關鍵點，工程師需通過屏蔽、濾波、接地等方式降低干擾。

三、如何實現高效的EMC設計？

實現良好的EMC設計，需要從硬件設計、PCB布局、電源管理、屏蔽技術、接地策略等多個維度優化。

1. 硬件EMC設計要點

? 選擇低EMI電子元件

• 低噪聲運放、EMI優化的DC/DC轉換器
• 采用屏蔽封裝的高速IC

? 使用EMI濾波器

• 電源濾波器：LC、π型濾波器可降低傳導干擾
• 信號濾波器：在敏感信號線上添加EMI抑制元件（如共模電感）

? 優化PCB設計

• 高頻信號線盡量短且直，避免長距離走線形成天線效應
• 使用地平面（Ground Plane），減少回路電感和地噪聲
• 差分信號布線，提高抗干擾能力

2. 屏蔽與接地技術

? 金屬外殼屏蔽

• 采用金屬外殼包裹電子設備，減少輻射干擾
• 適用于高功率開關電源、無線通信設備

? PCB多點接地

• 單點接地 vs. 多點接地：高頻電路通常采用多點接地，降低噪聲環路
• 屏蔽層接地：確保信號線屏蔽層正確接地，提高抗干擾能力

? 光耦/隔離變壓器

• 通過光耦合器或隔離變壓器隔離高噪聲電路，提高系統抗干擾能力

四、EMC測試方法與國際標準

1. EMC測試方法

EMC測試主要分為EMI測試（電磁干擾）和EMS測試（電磁抗擾度）。

? EMI測試

• 傳導騷擾測試：測量設備通過電源線傳導的干擾（使用LISN網絡分析）
• 輻射騷擾測試：測量設備的電磁輻射強度（使用電波暗室和天線測試）

? EMS測試

• 靜電放電（ESD）測試：模擬人員觸摸設備時的靜電干擾能力
• 射頻抗擾度（RF Immunity）測試：模擬設備在強電磁環境中的穩定性

2. 國際EMC標準

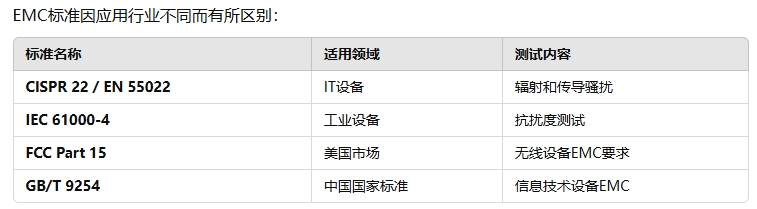

EMC標準因應用行業不同而有所區別：

 結論：產品進入國際市場前，必須通過相應的EMC認證，確保符合當地法規。

五、EMC電磁兼容的實際應用案例

案例1：電動汽車EMC優化

• 采用屏蔽線纜，減少高壓系統輻射
• 采用高頻噪聲濾波器，降低直流母線傳導干擾

案例2：工業自動化EMC設計

• 在PLC系統中，采用金屬屏蔽機箱減少外部干擾
• 采用隔離電源模塊，防止電源噪聲影響控制信號
