在便攜式儲能設備市場呈指數級增長的今天，電磁兼容(EMC)性能已成為決定產品生死存亡的關鍵技術壁壘。當30kW級戶外電源因電磁干擾導致認證周期延長45天、研發成本激增12%時，行業正面臨前所未有的整改壓力。這場看不見的電磁博弈，不僅考驗著工程師對開關頻率、輻射頻譜、接地策略的精準把控，更推動著企業構建從設計仿真到系統驗證的完整技術閉環。今日，深圳南柯電子小編將分析便攜式電源EMC整改的多個維度，實現產品效率與可靠性的雙重突破。

一、便攜式電源EMC整改問題的技術本質與行業挑戰

1、頻譜覆蓋廣：開關頻率集中于100kHz-3MHz區間，通過電源線傳導產生的差模/共模噪聲在150kHz-30MHz頻段超標達6dBμV;

2、輻射強度高：逆變器模塊因未配置磁環濾波器，在80MHz頻點形成12dBμV/m的輻射超標;

3、結構耦合復雜：PCB走線形成的1/4波長天線效應，在433MHz頻點導致15dBμV/m的輻射泄漏。

二、硬件級便攜式電源EMC整改的核心技術體系

1、濾波電路的精準設計

(1)差模抑制：X電容容量范圍0.1μF-0.47μF，重點抑制電源線間的差模干擾;

(2)共模抑制：Y電容容量2200pF-4700pF，配合共模電感形成雙級濾波網絡;

(3)安全規范：漏電流嚴格控制在0.75mA以下，滿足IEC 60950安規要求。

2、PCB布局的電磁優化

(1)信號完整性：信號層與電源層間距≥0.2mm，關鍵時鐘線實施包地處理;

(2)功能隔離：模擬電路與數字電路間距≥10mm，中間設置地線隔離帶;

(3)接地策略：高頻電路采用多點接地，低頻電路采用單點接地，避免地環路干擾。

3、屏蔽與接地的工程實踐

(1)導通性能：采用截面積≥2.5mm2導線，接觸電阻<10mΩ;

(2)屏蔽效能：屏蔽罩開孔孔徑<λ/20(λ為最高干擾頻率波長)，防止電磁泄漏;

(3)結構處理：在DC-DC芯片引腳增加π型濾波器(10μH電感+220pF電容×2)，配合微帶線設計(線寬0.3mm，地間距0.15mm)，有效抑制輻射發射。

三、便攜式電源EMC整改的軟件與系統級協同優化策略

1、擴頻調制技術(SSFM)

通過將開關頻率在±5%范圍內隨機抖動，可使輻射峰值降低8dBμV/m。某產品實測數據顯示，在433MHz頻點采用3%抖動范圍時，余量提升至6dBμV/m，順利通過CE認證;

2、動態負載補償算法

預測電流控制(PCC)算法通過實時監測負載變化，將電壓過沖從15%抑制至3%。在混合動力汽車DC/DC模塊整改中，該算法使低頻開關電源干擾降低30dBμV;

3、系統級驗證閉環

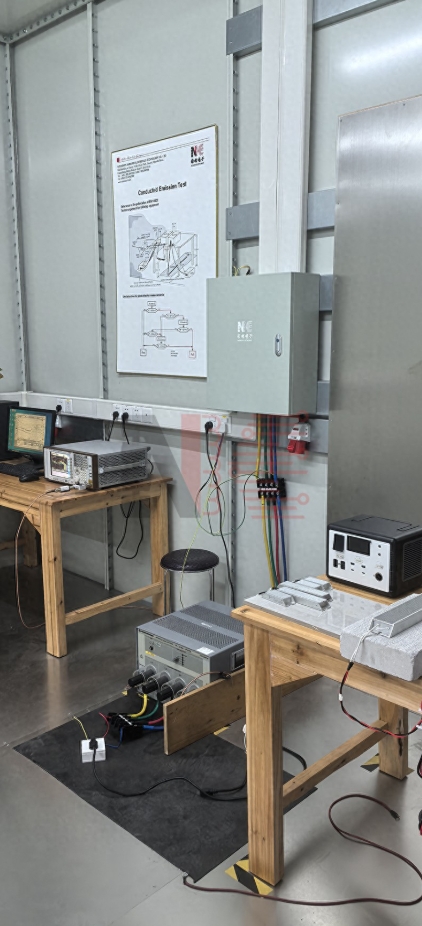

建立EMI接收機預掃與仿真模型的迭代機制，可使整改周期縮短30%。某品牌20000mAh移動電源通過該機制，在研發階段即解決30MHz-1GHz輻射超標問題。

四、便攜式電源EMC整改的典型案例分析與整改效果評估

1、戶外儲能電源CE認證整改

(1)問題定位

①近場探頭掃描顯示DC-DC芯片引腳為最強輻射源;

②PCB走線形成1/4波長天線，在433MHz頻點超標15dBμV/m。

(2)整改措施

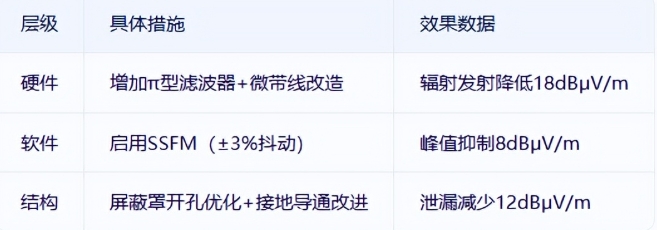

(3)測試結果：433MHz頻點余量>6dBμV/m，整機效率提升2%。

2、汽車電子控制單元(ECU)整改

(1)問題定位

①PCB布局不合理導致高頻時鐘電路(100MHz)與I/O接口耦合;

②電源引腳缺少π型濾波，輻射超標10dBμV/m。

(2)整改措施

①重新規劃PCB疊層，將時鐘線與敏感信號間距增至15mm;

②增加22μH共模電感+4700pF Y電容組合濾波器。

(3)測試結果：輻射發射強度從55dBμV/m降至38dBμV/m，滿足CISPR 25 Class 5標準。

五、便攜式電源EMC整改的未來發展趨勢與標準化建議

1、新材料與新技術應用

(1)磁性材料：非晶/納米晶合金替代傳統鐵氧體，高頻衰減性能提升30%;

(2)智能濾波：通過MCU動態調整濾波參數，適應負載突變場景;

(3)3D集成：采用堆疊PCB技術，在縮小體積的同時優化電磁路徑。

2、標準化整改流程建設

建議企業建立EMC問題數據庫，記錄典型干擾源與整改措施。某領先企業實踐表明，該機制可使同類問題處理時間縮短40%，一次通過率提升至92%。

3、無線充電兼容性要求

隨著Qi/A4WP標準的普及，需在設計中預埋抗干擾電路。某品牌無線充電模塊通過增加共模扼流圈和EMI濾波器，成功通過FCC Part 15測試。

總之，便攜式電源EMC整改已從傳統的"事后補救"轉向"前置設計"階段。通過硬件優化、軟件協同、系統驗證的三維整合，企業不僅能顯著提升產品合規性，更可獲得2%-5%的效率提升。面對5G、物聯網帶來的更嚴苛標準，唯有堅持技術創新與標準化管理，方能在全球市場中占據先機。
