一. 背景與問題分析

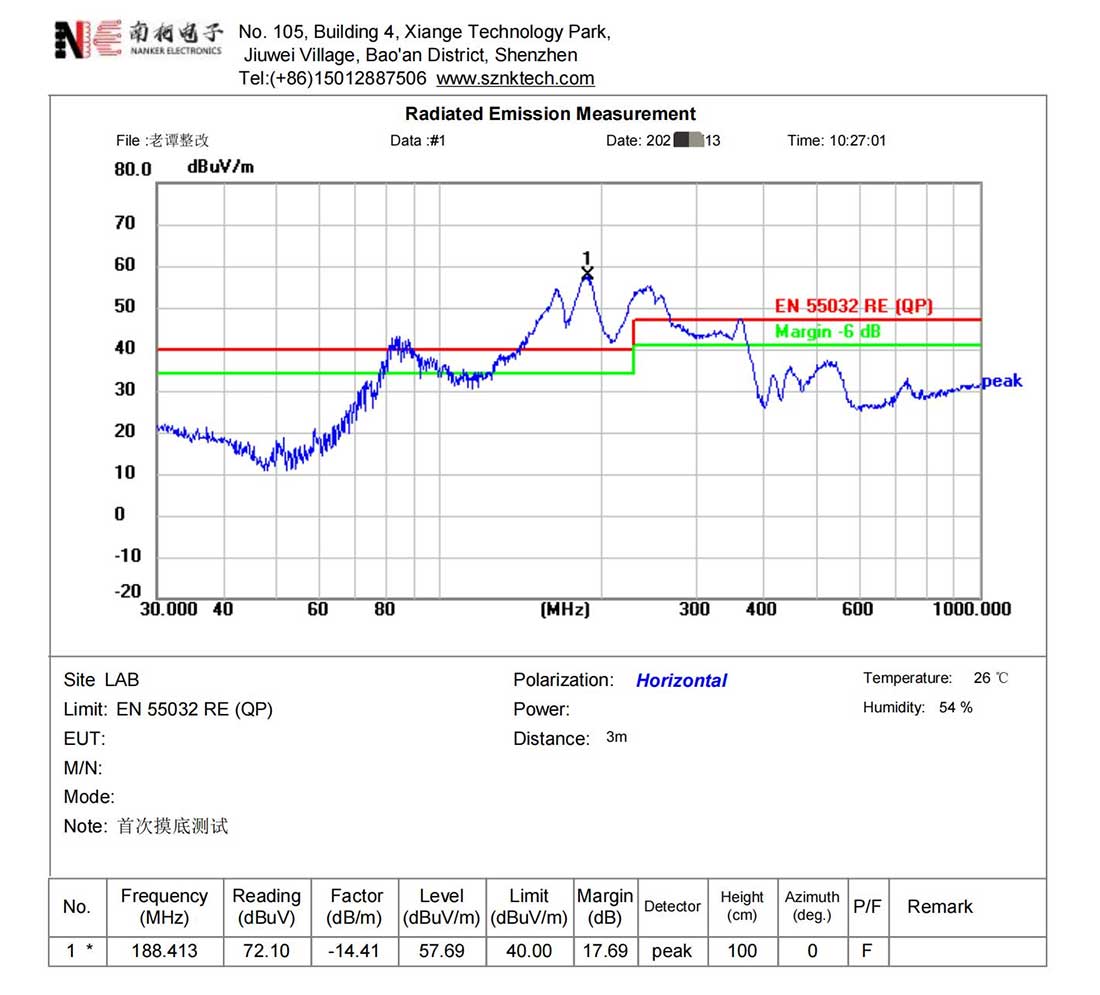

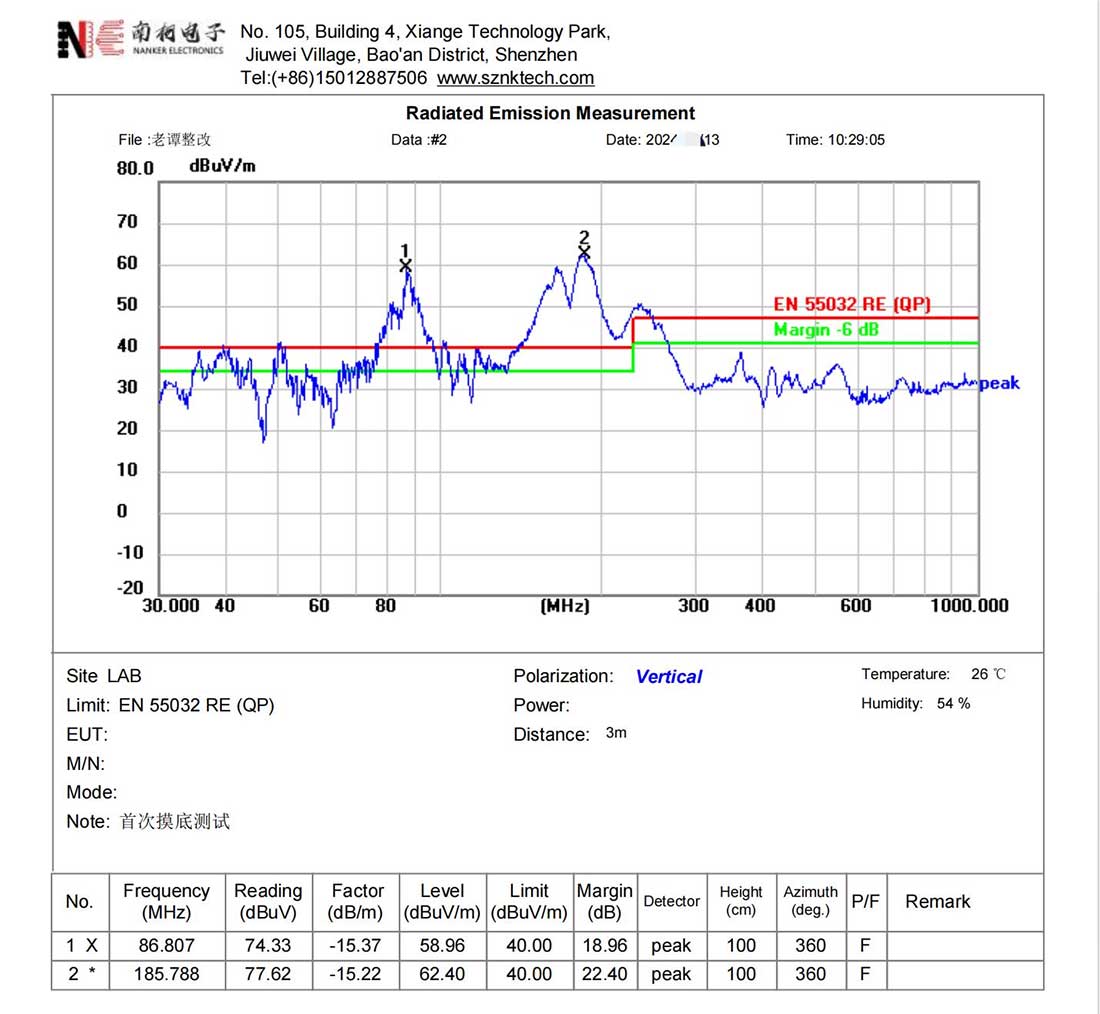

某品牌家用咖啡機在進行 EN 55032 ClassB 標準測試時，發現其在 30-300MHz 頻段內存在輻射發射超標問題，其中 185MHz 頻段輻射值達 62dBμV/m，超出標準限值(40dBμV/m)22dBμV/m，需進行針對性整改。

· 二.整改前問題：

· 變壓器高頻耦合：開關電源工作頻率 180kHz，其三次諧波(540kHz)與 PCB 寄生參數諧振，在 185MHz(基頻 1028 倍)形成窄帶輻射(變壓器未加屏蔽層，漏感引發磁場泄漏)。

· PCB 環路效應：初級側 MOSFET 驅動線長 12cm(超過 185MHz 波長 1/16，形成偶極子天線)，且未做包地處理，環路面積達 8cm2。

· 濾波設計不足：原 X 電容(0.1μF)僅覆蓋 150kHz 傳導干擾，未針對 30MHz 以上輻射添加高頻旁路電容(如 100pF 瓷片電容)，變壓器次級整流管未并聯 RC 吸收電路。

· 屏蔽失效：金屬機殼存在 2mm 縫隙(λ/150，185MHz 波長 1.62m)，共模電流通過縫隙輻射。

· 整改措施：

· 1. 變壓器結構優化(針對磁場輻射)

· 更換為雙層屏蔽變壓器：初級側增加銅箔屏蔽層(接地阻抗<0.1Ω)，次級側繞包鎳鋅鐵氧體磁環(截止頻率 200MHz)，漏感從 8μH 降至 1.2μH(降低磁場泄漏 75%)。

· 并聯 RC 吸收電路：在 MOSFET 的 D-S 極并聯 100Ω+100pF 組合，將開關尖峰電壓從 350V 降至 180V，振鈴頻率從 210MHz 移至非敏感頻段。

· 2. PCB 布局重構(削減環路輻射)

· 縮短關鍵走線：驅動線長度壓縮至 5cm 以內，采用 “蛇形包地” 設計(地平面間距<0.3mm)，環路面積減小至 2.5cm2。

· 增加高頻濾波：在變壓器初級側并聯 100pF/50V 瓷片電容(貼近芯片引腳)，次級整流管兩端并聯 47pF 電容，形成 300MHz 以下低阻抗路徑。

· 多層板接地優化：采用 4 層板(電源層 / 地層獨立)，變壓器區域敷銅網格(間距 2mm)，降低接地阻抗至 0.5mΩ(原單層板為 8mΩ)。

· 3. 結構屏蔽強化(抑制縫隙輻射)

· 機殼縫隙處理：使用導電橡膠條填充 2mm 縫隙(導電率>100S/cm)，并在變壓器對應殼體內側粘貼 5mm 厚鐵氧體吸波片。

· 線纜屏蔽：電源輸入線增加共模電感(2mH，100MHz 阻抗>800Ω)，外層套 32 編屏蔽網(屏蔽效能>40dB)。

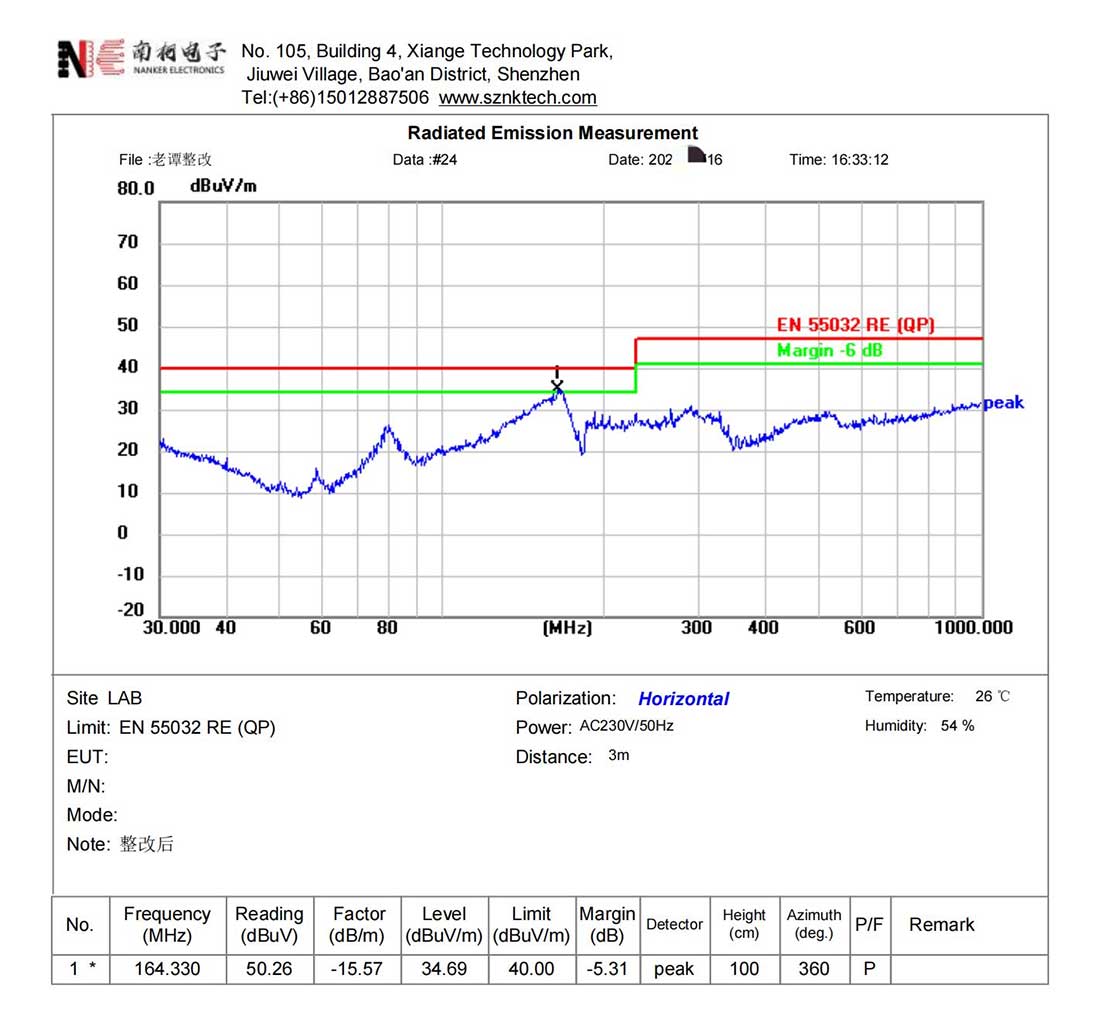

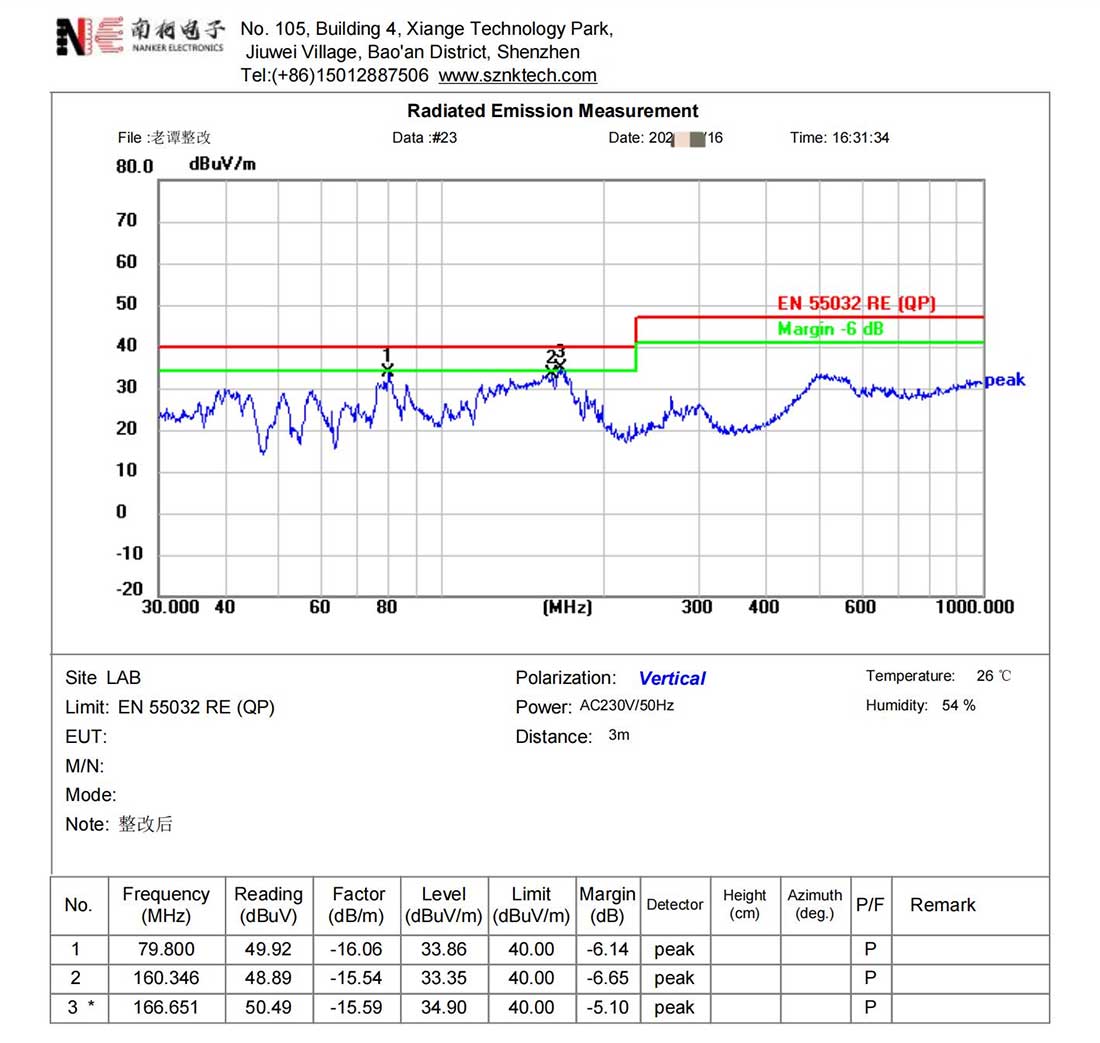

四.整改后效果：185MHz 頻段輻射值從 77dBμV/m 降至 35dBμV/m，低于標準限值(40dBμV/m)5dB，完全滿足標準要求;

· 五：整改總結:本次整改通過對干擾源的精準定位，采取針對性的抑制措施，有效降低了咖啡機的輻射發射。在整改過程中，需注意多源協同治理：單一措施(如僅加屏蔽罩)僅能改善 12dB，需同時處理電源諧波(-12dB)、PCB 環路(-18dB)、結構泄漏(-10dB)三重路徑，才能達到理想的整改效果。
