一.背景與問題分析

工控機（IPC）即工業控制計算機，是一種采用總線結構，對生產過程及機電設備、工藝裝備進行檢測與控制的工具總稱。工控機具有重要的計算機屬性和特征，如具有計算機CPU、硬盤、內存、外設及接口，并有操作系統、控制網絡和協議、計算能力、友好的人機界面。由于工控機是專門為工業現場而設計的計算機，而工業現場一般具有震動強烈、灰塵多、電磁場力干擾強等特點，且需要長時間連續不間斷作業，因此，工控機與普通計算機相比具有可靠性、擴展性、實時性、標準性等特征。

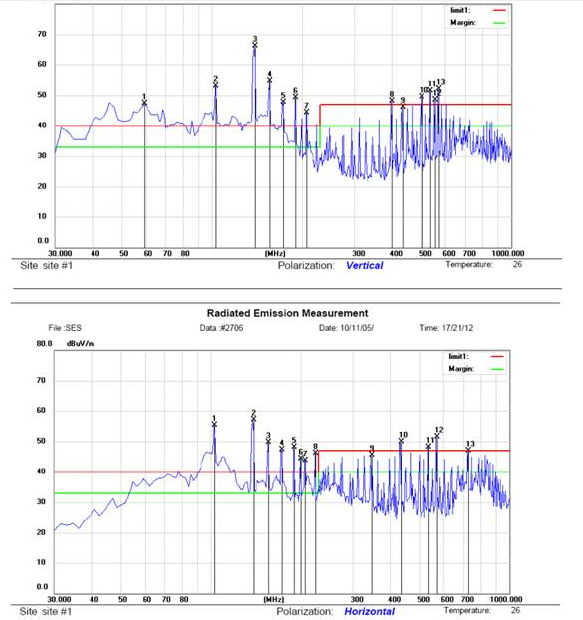

二．整改前

三. 整改措施

整改前分析：

測試時對外接口有網絡端口進行通訊配置，USB 接口連接鼠標，音頻接口增加耳機。測試定位過程中拔掉所有負載線，超標頻點基本沒有多大的變化，分析測試數據可以看出超標頻點主要是32M 的倍頻，由于 LCD 顯示的時鐘頻率為 32M，初步懷疑超標部分為 LCD 顯示驅動部分，拔掉LCD 排線測試，超標頻點下降很多，基本可以滿足要求。

主要整改措施：

目前LCD 排線采用的是非屏蔽線，首先將LCD 排線屏蔽，并良好接地，用頻譜儀磁場探頭近場探測，有明顯下降，但是有個別頻點輻射能量還是較大，用電場探頭探測，發現主板的 GND 強度要比金屬外殼的強度高 10dB，于是將主板 GND 和金屬機殼多點搭接，發現輻射強度下降明顯。

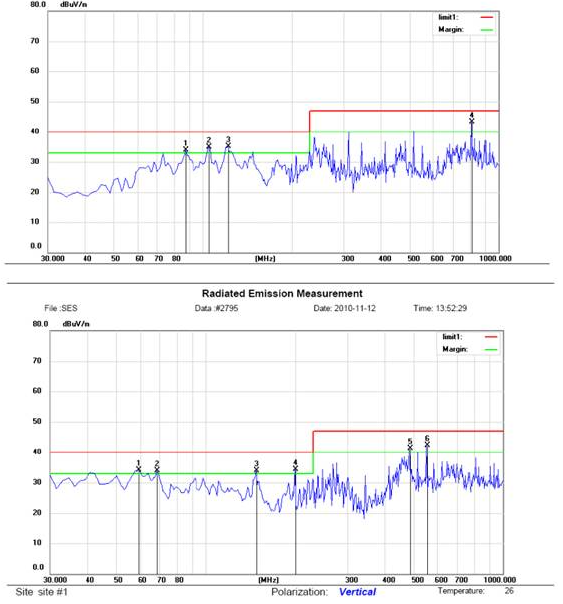

四．整改后

五：總結與建議

輻射整改首先要定位清楚干擾源頭，確定大方向的準確無誤，定位出干擾源頭后再做相應的整改措施，直至測試滿足標準的要求。
