隨著電子產品的普及，電源適配器的使用越來越廣泛。然而，適配器在工作時產生的電磁輻射可能對周圍設備和人體健康造成潛在影響。因此，對適配器電源輻射進行整改顯得尤為重要。本文將分析一個具體的適配器電源輻射整改案例，探討整改過程中的關鍵步驟和技術手段。

案例背景：

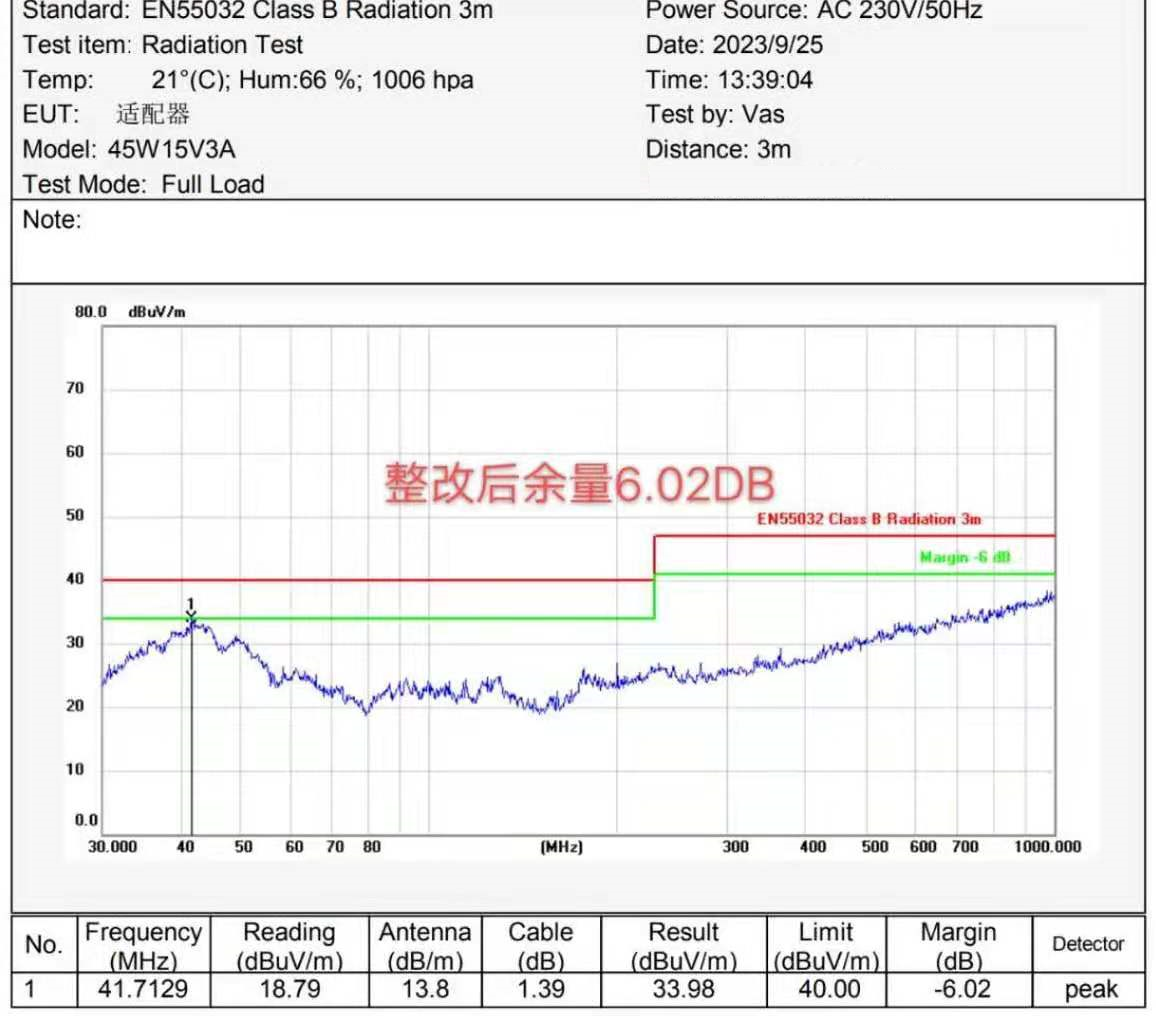

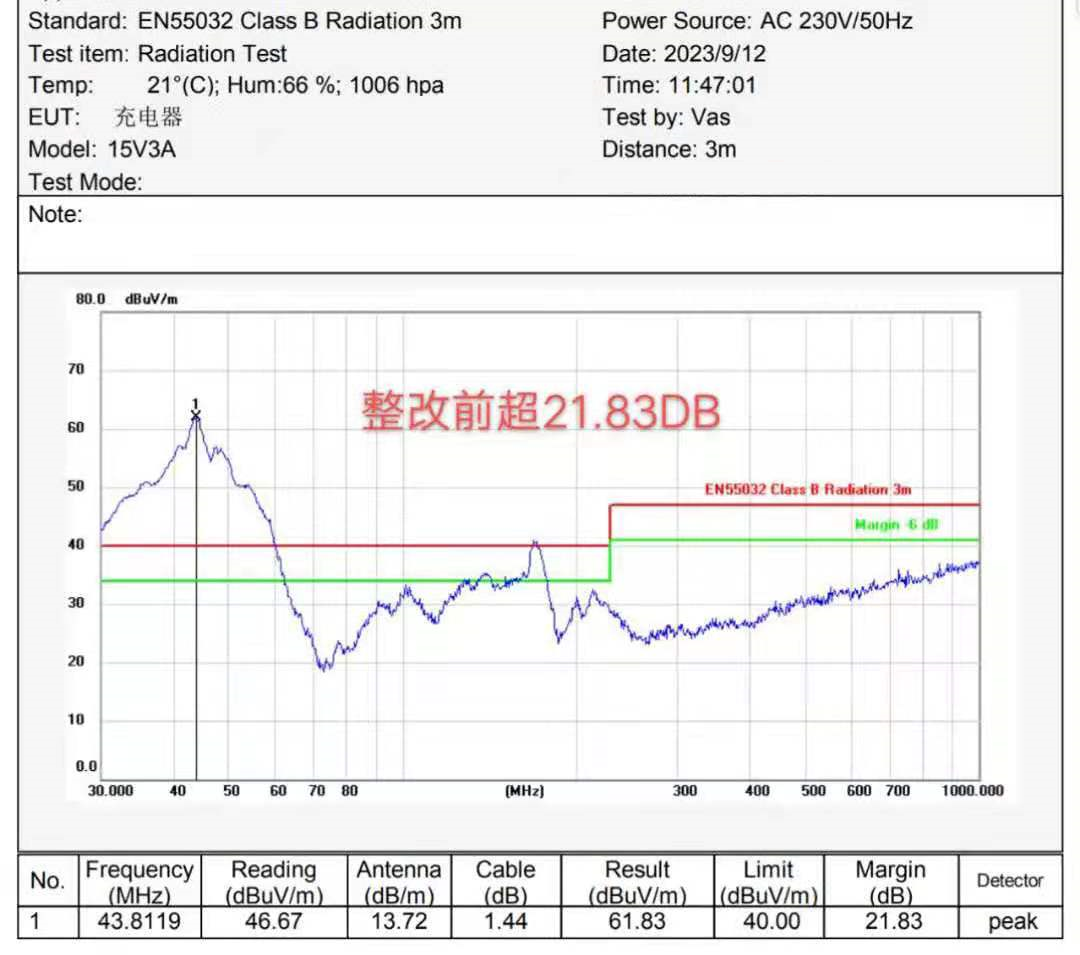

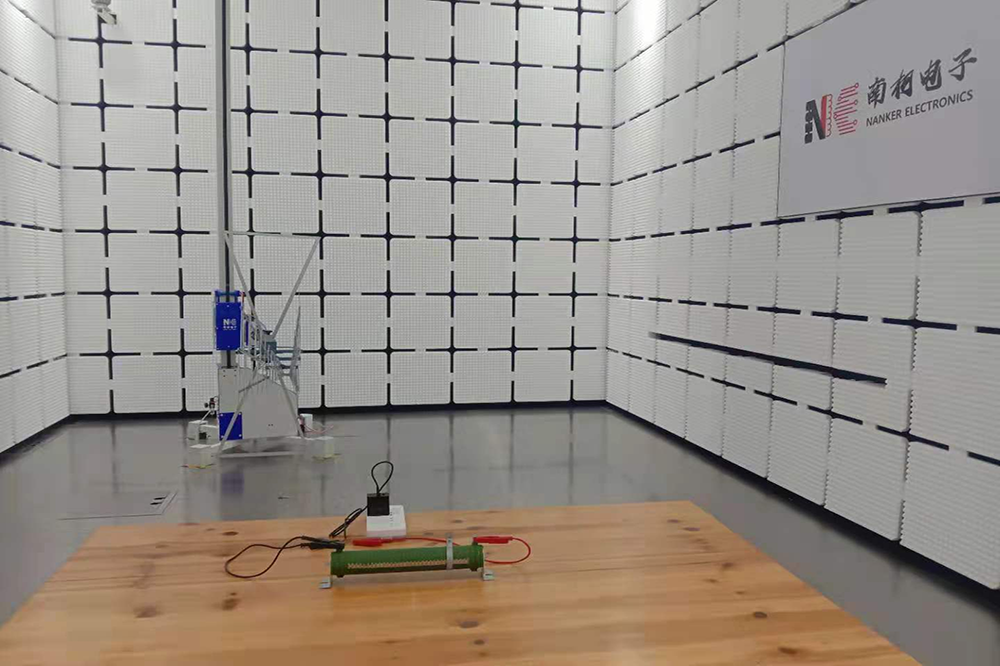

某公司生產的一款電源適配器在電磁兼容性(EMC)測試中發現，其輻射發射超出了相關標準的要求。具體表現為在30MHz至1GHz頻率范圍內，輻射發射值超過了限值，導致產品無法上市銷售。公司決定對這款適配器進行整改，以符合EMC標準。

整改目標

1. 將輻射發射值降低到標準限值以下。

2. 保證整改后適配器的性能穩定，不影響其正常工作。

1. 盡量減少整改成本和時間。

整改過程

1. 問題分析

首先，工程師們對適配器的電路設計、布局和元器件進行了詳細的分析。通過近場探頭和頻譜分析儀的檢測，發現輻射源主要集中在開關電源部分，尤其是高頻變壓器和整流二極管。

2. 屏蔽設計

為了減少輻射發射，工程師們?cè)谶m配器內部增加了金屬屏蔽層，將高頻變壓器和整流二極管等關鍵部件包圍起來。屏蔽層通過良好的接地，有效地將輻射能量引導至地面，減少了對外部的輻射。

3. 濾波電路優化

在電源輸入和輸出端增加了濾波電路，包括共模電感和差模電容。這些濾波器可以有效抑制高頻噪聲，減少輻射發射。同時，對濾波器的參數進行了優化，以確保其在寬頻帶內具有良好的濾波效果。
